Соединения костей туловища

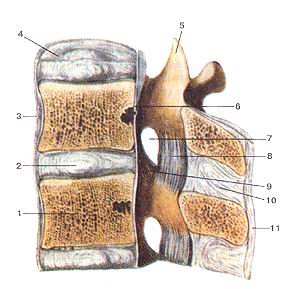

Рис. 69. Соединения позвонков.
Сагиттальный распил на уровне двух поясничных позвонков. 1-тело позвонка; 2-студенистое ядро межпозвоночного диска; 3-передняя продольная связка; 4-фиброзное кольцо межпозвоночного диска; 5-верхний суставной отросток поясничного позвонка; 6- задняя продольная связка; 7-межпозвоночное отверстие; 8-желтая связка; 9-суставная капсула дугоотростчатого (межпозвоночного) сустава; 10-межостистая связка; 11-надости-стая связка.
Fig. 69. Соединения позвонков.
Сагиттальный распил на уровне двух поясничных позвонков. 1-corpus vertebrae; 2-nucleus pulposus; 3-ligamentum longitudinale anlerius; 4-anulus fibrosus; 5-processus articularis superior vertebrae lumbalis; 6-ligamentum longitudinale posterius; 7-foramen intervrete-brale; 8-ligamentuni flavum; 9-capsula articularis art. zygapophysealis (intervertebralis); 10-liganienttim interspinale; 1 l-ligamentum supraspinale.
Fig. 69. Vertebral joints.
Sagittal section at the level of two lumbar verterbrae. 1-vertebral body; 2-nucleus pulposus of intervertebral'disc; 3-anterior longitudinal ligament; 4-anulus fibrosus of intervertebral disc; 5-supe-rior articular process of lumbar vertebra; 6-posterior longitudinal ligament; 7-intervertebral foramen; 8-ligamenta tlava; 9-articular capsule of zygapophysial (intervertebral) joint; 10-interspinous ligament; 11-supraspinous ligament.

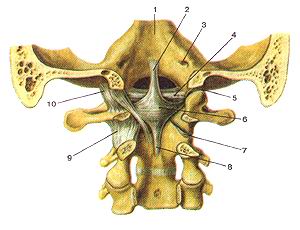

Рис. 70. Атланто-затылочный и атланто-осевые суставы (articulatio atlanto-occipitalis et articulationes atlantoaxialis).
Вид спереди (со стороны позвоночного канала). Твердая мозговая оболочка и покровная мембрана удалены. 1-затылочная кость; 2-мродольные пучки крестообразной связки атланта; 3-канал подъязычного нерва (подъязычный канал); 4-крыловидная связка; 5-суставная щель атланто-затылочного сустава; 6-крестообразная связка атланта; 7-суставная шельбоко-вого атланто-осевого сустава; 8-продольные пучки крестообразной связки атланта; 9-капсула атланто-затылочного сустава.
Fig. 70. Articulatio atlan-tooccipitalis et articulatio atlantoaxialis. Вид спереди (со стороны позвоночною канала). Твердая
мозговая оболочка и покровная мембрана удалены. 1-os occipitalc; 2-tasciculi longitixlinales ligament! cruciformis atlantis; 3-canalis hypoglossalis; 4-ligamentum alare; 5-cavitas articularis articulaiionis atlantooc-cipitalis; 6-ligamentum cruciforme atlantis; 7-cavitas articularis aniculationis atlanto-axialis lateralis; 8-fasciculi longiludinales ligamemi cruciformis atlantis; 9-capsula articu-lationis atlantooccipitalis.
Fig. 70. Atlanto-occipital and atlanto-axial joints. Anterior aspect (from vertebral canal).
Dura mater and tectorial membrane are removed. 1-occipital bone; 2-longitudinal ands of cruciate ligament of atlas; 3-hypoglossal canal; 4-alar ligaments; 5-articular cavity of atlanto-occip-ital joint; 6-cruciate ligament of atlas; 7-articular cavity of lateral atlanto-axial joint; 8-longitudinal bands ol'cruciate ligament ot'atlas; 9-capsule of atlanto-occipital joint.

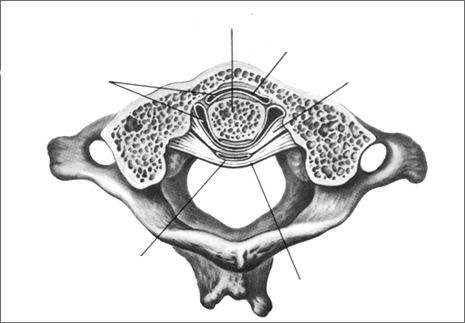

Рис. 71. Срединный атланто-осевой сустав (articulatio atlantoaxialis mediana). Вид сверху. 1-задний бугорок атланта; 2-позвоночное отверстие; 3-верхняя суставная ямка (атланта); 4-отверстие поперечного отростка атланта; 5-поперечная связка атланта; 6-срединный атланто-осевой сустав (задняя часть); 7-зуб осевого позвонка; 8-срединный атланто-осевой сустав (передняя часть); 9-передний бугорок атланта; 10-крыловидная связка.
Fig. 71. Articulatio atlantoaxialis mediana. Вид сверху. 1-tuberculum posterior atlantis; 2-foramen vertebrale; 3-fovea articu-laris superior (atlantis); 4-foramen transversarium atlantis; 5-ligamen-tum transversum atlantis; 6-articulatio atlantoaxialis mediana (pars posterior); 7-dens axis; 8-articulatio atlanto-axialis mediana (pars anterior); 9-tuberculum anterior atlantis; 10-ligamentum alare.
Fig. 71. Median atlanto-axial joint. Superior aspect. I-posterior tubercle of atlas; 2-vertebral foramen; 3-superior articular facet (of atlas); 4-foramen transversarium of atlas; 5-transverse ligament of atlas; 6-median atlanto-axial joint (posterior part); 7-dens of axis; 8-median atlanto-axial joint (anterior part); 9-anterior tubercle of atlas; 10-alar ligament.

Рис, 72. Срединный атланто-осевой сустав (articulatio allantoaxialis mediana). Сагиттальный разрез. 1-передняя продольная связка; 2-тело осевого позвонка; 3-поперечная связка атланта; 4-атланто-осевой сустав (задняя часть); 5-атланто-осевой сустав (передняя часть); 6-зуб осевого позвонка; 7-передняя дуга атланта; 8-связка верхушки зуба; 9-передняя атланто-затылочная мембрана; 10-покровная мембрана; 11-по-звоночная артерия; 12-твердая мозговая оболочка; 13-затылоч-ная кость(чешуя); 14-задняя луга атланта; 15-1 и II спинномозговые нервы.
Fig. 72. Articulatio atlantoaxialis mediana. Сагиттальный распил. 1-ligamentum longitudinale anterius; 2-corpus axis; 3-ligamentum transversum atlantis; 4-articulatio atlanto-axialis (pars posterior); 5-articulatio atlanto-axialis (pars anterior); 6-dens axis; 7-arcus anterior atlantis; 8-ligamentiim apicis dentis; 9-memhrana atlanto-occipitalis anterior; 10-inembrana tectoria; 11-arteria vertebralis; 12-dura mater; 13-osoccipitale (squama); 14-arcus posterior atlantis; 15-nervi spinales.
Fig. 72. Median atlanto-axial joint (sagittal section). 1-anterior longitudinal ligament; 2-body of the axis; 3-transverse ligament of the atlas; 4-atlanto-axial joint (posterior part); 6-dens of the axis; 7-anterior arch of the atlas; 8-apical ligament of the dens; 9-ante-rior atlanto-occipital membrane; 10-tectorial membrane; 11-vertebral artery; 12-dura mater; 13-occipital bone (squamous part); 14-posterior arch of atlas; 15-1 and II spinal nerves.

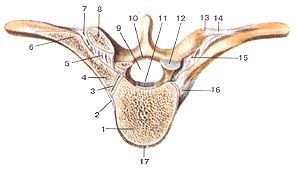

Рис. 73. Ребсрно-позвоночные суставы
(articulationescostovertebralis).
Поперечный разрез через позвоночный столб на уровне VI грудного позвонка.
1-тело VI грудного позвонка; 2-лучистая связка головки ребра; 3-сустав головки ребра; 4-головка ребра; 5-медиальная реберно-иомеречная связка; 6-бугорок ребра; 7-реберно-поперечный сустав; 8-попсрсчпый отросток VII грудного позвонка; 9-позвоноч-ное отверстие; 10-желтая связка; II-задняя продольная связка; 12-верхний суставной отросток VI грудного позвонка; 13-ребер-но-поперечный сустав. 14-реберно-поперечная связка: 15-медиальная реберно-поперечная связка; 16-лучистая связка головки ребра; 17-передняя продольная связка.
Fig. 73. Articulationes costovertebrales. Поперечный разрез черепа через позвоночный столб на уровне
шестого [рудного позвонка.
1-corpus vertebrae lumbalis (LVI); 2-ligamentum radiatum capitis costae; 3-articulatio capitis costae; 4-caput costae; 5-liganientum costo-transversarium mediale; 6-tuberculum costae; 7-articulatio costotrans-versaria; 8-processus transversus vertebrae thoracicae (Th VII); 9-fora-men vertebrale; 10-ligamentum flavum; ll-ligamentum longitudinale posterius; 12-processus articularis superior vertebrae thoraeicae (ThVl); 13-articulatio costotransversaria; 14-ligamentum tuberculi costae; 15-ligamenium costotrans-versarium mediale; 16-ligamentum radiatum eapitis costae; 17-ligamentum longitudi-nale anterias.
Fig. 73. Costovertcbral joints.
Transverse sectoin of vertebral column at the level VI thoracic vertebra, l-body of the VI thoracic vertebra; 2-radiate ligament of head ofrib; 3-joint ol'head ofrib; 4-head ofrib; 5-medial costotransverse ligament; 6-tubercle ot rib; 7-coslotransverse joint; 8-transverse process ol the VII thoracic vertebra; 9-vertebral foramen; 10-ligamenta flava; 11-posterior longitudinal ligament; 12-superior articular process of the VI thoracic vertebra; 13-costotransverse joint; 14-costotransversal ligament; I5-medial costotransverse ligament; 16-radiatc ligament of head ofrib; 17-postcrior longitudinal ligament.

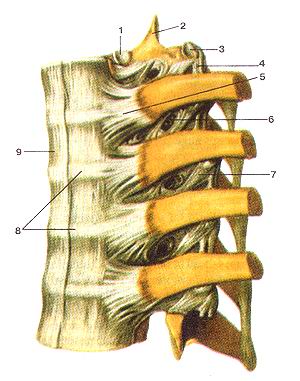

Рис. 74. Связки реберно-позвоночных суставов. Вид сбоку. 1-верхняя реберная ямка; 2-верхний суставной отросток грудного позвонка; 3-реберная ямка поперечного отростка; 4- межпоперечная связка; 5-лучистая связка головки ребра; 6-реберно-попе-речные отверстия; 7-верхняя реберно-поперечная связка; 8-межпозвоночные диски; 9-передняя продольная связка.
Fig. 74. Связки реберно-позвоночных суставов. Вид сбоку. 1 -fovea costalis superior; 2-processus articularis superior vertebrae tho-racicae; 3-fovea costalis transversa; 4-ligamentum intertransversarium; 5-ligamentum radiatum capitis costae; 6-loramina costotransversaria; 7-ligamentum costotransversarium superior; 8-disci intervertebrales; 9-ligamentum longitudinale anterius.
Fig. 74. Ligaments of the costovertebral joints. Lateral aspect. 1-superior costal facet; 2-superior articular process of thoracic vertebra; 3-tranverse ligament; 4-intertransverse ligament; 5-radiate ligament of head of rib; 6-costo-transverse foramen; 7-superiorcostotransverse ligament; 8-intervertebral disce; 9-anterior longitudinal ligament.

* * *

	Соединения позвонков Сагиттальный распил на уровне двух поясничных позвонков. тело позвонка; студенистое ядро межпозвоночного диска; передняя продольная связка; фиброзное кольцо межпозвоночного диска; верхний суставной отросток поясничного позвонка; задняя продольная связка; межпозвоночное отверстие; желтая связка; суставная капсула дугоотростчатого (межпозвоночного) сустава; межостистая связка; надостистая связка.
	Атланто-затылочный и атланто-осевые суставы (articulatio atlanto-occipitalis et articulationes atlantoaxialis) Вид спереди (со стороны позвоночного канала). Твердая мозговая оболочка и покровная мембрана удалены. затылочная кость; мродольные пучки крестообразной связки атланта; канал подъязычного нерва (подъязычный канал); крыловидная связка; суставная щель атланто-затылочного сустава; крестообразная связка атланта; суставная шельбокового атланто-осевого сустава; продольные пучки крестообразной связки атланта; капсула атланто-затылочного сустава.
	Срединный атланто-осевой сустав (articulatio atlantoaxialis mediana) Вид сверху. задний бугорок атланта; позвоночное отверстие; верхняя суставная ямка (атланта); отверстие поперечного отростка атланта; поперечная связка атланта; срединный атланто-осевой сустав (задняя часть); зуб осевого позвонка; срединный атланто-осевой сустав (передняя часть); передний бугорок атланта; крыловидная связка.
	Срединный атланто-осевой сустав (articulatio allantoaxialis mediana) Сагиттальный разрез. передняя продольная связка; тело осевого позвонка; поперечная связка атланта; атланто-осевой сустав (задняя часть); атланто-осевой сустав (передняя часть); зуб осевого позвонка; передняя дуга атланта; связка верхушки зуба; передняя атланто-затылочная мембрана; покровная мембрана; позвоночная артерия; твердая мозговая оболочка; затылочная кость(чешуя); задняя дуга атланта; 1 и II спинномозговые нервы.
	Реберно-позвоночные суставы (articulationescostovertebralis) Поперечный разрез через позвоночный столб на уровне VI грудного позвонка. тело VI грудного позвонка; лучистая связка головки ребра; сустав головки ребра; головка ребра; медиальная реберно-иомеречная связка; бугорок ребра; реберно-поперечный сустав; поперечный отросток VII грудного позвонка; позвоночное отверстие; желтая связка; задняя продольная связка; верхний суставной отросток VI грудного позвонка; реберно-поперечный сустав. реберно-поперечная связка: медиальная реберно-поперечная связка; лучистая связка головки ребра; передняя продольная связка.
	Связки реберно-позвоночных суставов Вид сбоку. верхняя реберная ямка; верхний суставной отросток грудного позвонка; реберная ямка поперечного отростка; межпоперечная связка; лучистая связка головки ребра; реберно-поперечные отверстия; верхняя реберно-поперечная связка; межпозвоночные диски; передняя продольная связка.
